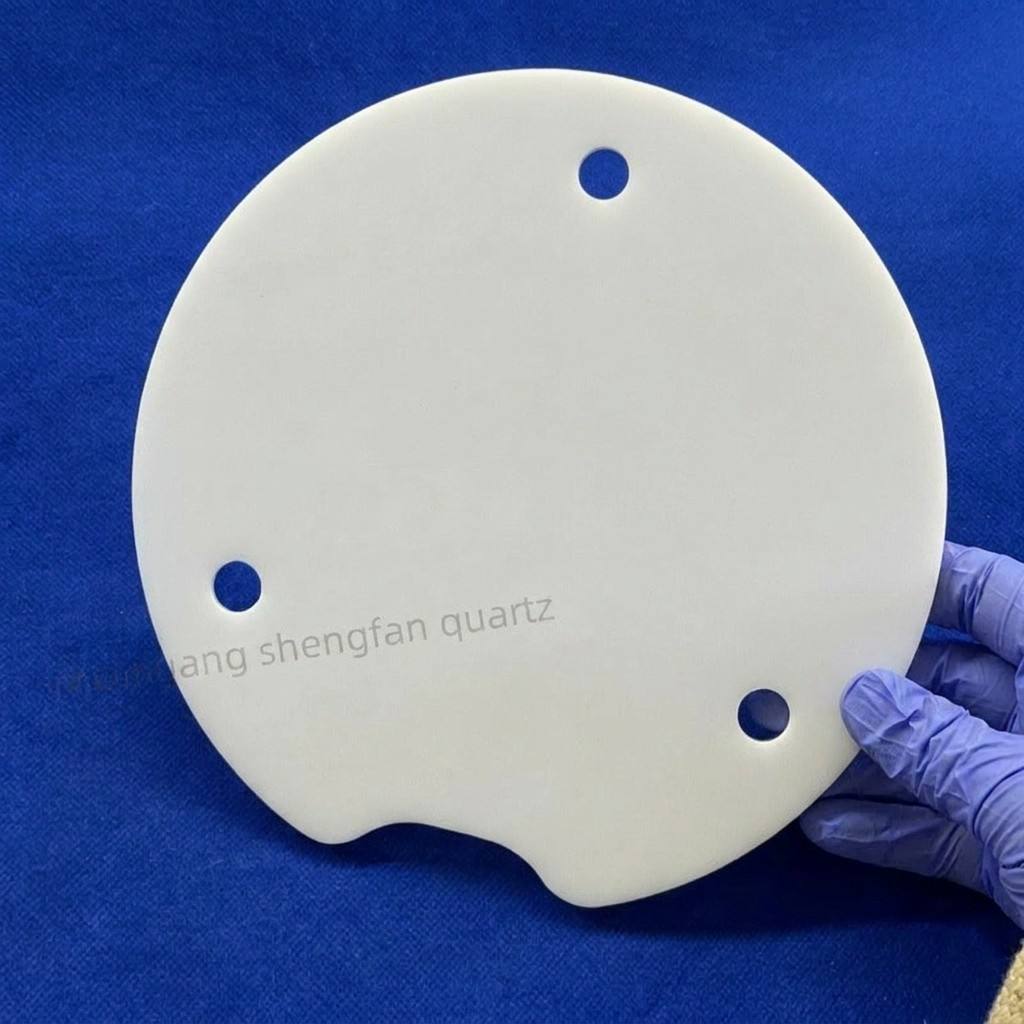

Plaques de quartz opaques perforées : matériaux de blindage thermique à haute réflectivité pour la fabrication de semi-conducteurs

Aperçu du projet

• Client: Fabricant coréen de composants d'équipement photovoltaïque

• Produit: Plaques perforées en quartz opaque (pour le blindage thermique dans les fours PECVD)

• Fournisseur: Lianyungang Shengfan Quartz Products Co., Ltd.

• Matériau: Quartz opaque (laiteux/opalescent) de haute pureté

• Propriétés clés: Réflectance infrarouge ≥ 85%, conductivité thermique ≤ 1,4 W/m·℃

• Application: Chemises d'isolation thermique pour les susceptors en graphite dans les fours tubulaires PECVD photovoltaïques, couches de blindage thermique pour les fours de diffusion, chemises de protection pour les chambres de traitement thermique à haute température

• Processus clés: Découpe à la scie à fil diamanté, sculpture de précision CNC, rodage double face, finition des bords sans bavures, perforation de précision

Points douloureux d'origine du client

1. Blindage thermique insuffisant avec le quartz transparent

Le client utilisait auparavant des plaques de quartz transparentes comme boucliers radiants dans ses fours tubulaires PECVD. Le quartz transparent permet une transmission infrarouge substantielle, entraînant une chaleur excessive atteignant les parois extérieures du four. Cela a provoqué un vieillissement accéléré des joints toriques périphériques, des capteurs et des conduites de refroidissement par eau, nécessitant des arrêts de maintenance toutes les 4 à 6 semaines, ce qui a considérablement augmenté les coûts d'immobilisation.

2. Structure épissée entraînant des fuites de chaleur et des défaillances mécaniques

L'ancien fournisseur ne pouvait produire que des plaques de quartz opaque de petite taille (maximum 300 x 200 mm), nécessitant l'épissage de plusieurs pièces pour les grandes surfaces de blindage des fours. Aux températures de fonctionnement d'environ 400 °C, les fuites de rayonnement thermique à travers les joints d'épissure atteignaient des niveaux inacceptables. De plus, la dilatation thermique incohérente entre les sections épissées provoquait le desserrage des fixations et le déplacement des plaques, compromettant l'efficacité du blindage et entraînant parfois la fracture des plaques.

3. Précision de perforation insuffisante entraînant des difficultés d'installation

Chaque plaque de blindage nécessitait plusieurs trous de positionnement et canaux d'air. Les méthodes de perçage conventionnelles de l'ancien fournisseur produisaient des déviations de position de trou supérieures à ±0,1 mm, avec des parois de trou rugueuses sujettes à l'écaillage. Cela a obligé le client à retravailler manuellement chaque expédition, un processus long qui consommait environ 30 minutes par plaque, retardant considérablement les calendriers d'assemblage des fours.

Nos solutions et avantages ciblés

1. Matériau en quartz opaque de première qualité avec réflexion thermique supérieure

Nous avons sélectionné des ébauches de quartz opaque de haute pureté présentant des microbulles uniformément réparties (diamètre 10 à 100 μm, contenu ≥ 20 %), atteignant une réflectance infrarouge ≥ 85 % sur la plage de longueurs d'onde de 2,5 à 16 μm. La conductivité thermique de seulement 1,4 W/m·℃ surpasse considérablement le quartz transparent (1,6 à 1,8 W/m·℃), bloquant efficacement le transfert de chaleur radiante vers la paroi extérieure du four. Le faible coefficient de dilatation thermique intrinsèque du matériau (5,4 x 10⁻⁷/℃) assure une excellente résistance aux chocs thermiques, évitant la fracture ou la délamination lors de cycles thermiques répétés.

2. Formage monobloc grand format éliminant les joints d'épissure

Grâce à nos centres d'usinage CNC grand format, nous pouvons produire des plaques de quartz opaque monobloc jusqu'à 800 x 600 mm, éliminant complètement les joints d'épissure et les problèmes de fuite thermique associés. Pour les différents modèles de fours du client, nous proposons des solutions monobloc complètes allant de 200 x 200 mm à 650 x 450 mm, garantissant une intégration transparente avec les conceptions d'équipement existantes.

3. Perforation de précision assurant une installation précise

En utilisant des centres de perçage CNC équipés de forets revêtus de diamant, nous obtenons systématiquement :

• Tolérance du diamètre du trou : ±0,02 mm

• Précision de la position du trou : ±0,03 mm

• Rugosité de la paroi du trou après polissage : Ra ≤ 0,4 μm

• Bords de trou sans bavures ni éclats

Cette précision élimine le besoin de retravail manuel, permettant une installation immédiate à la réception.

Résultats de coopération et commentaires du client

1. Amélioration significative du blindage thermique

Après trois mois de fonctionnement continu dans les fours tubulaires PECVD, les plaques perforées en quartz opaque ont permis une réduction de température d'environ 45 °C à la surface de la paroi extérieure du four par rapport à la solution précédente en quartz transparent. La durée de vie des composants périphériques (joints toriques, capteurs, conduites de refroidissement) est passée de 4 à 6 semaines à plus de 6 mois, réduisant la fréquence de maintenance de 75 %.

2. Amélioration spectaculaire de l'efficacité d'assemblage

La conception monobloc a éliminé les procédures d'épissure, tandis que le positionnement précis des trous a permis une installation « plug-and-play ». Le temps d'assemblage du four par unité a été réduit d'environ 2 heures à 45 minutes, soit une réduction de 62 %, permettant au client d'accélérer les calendriers de montée en production.

3. Durée de vie du produit dépassant les attentes

Dans des conditions de fonctionnement continu à 400 °C, le premier lot de 800 pièces a maintenu son service pendant plus de 12 mois sans fracture, déformation ou délamination de surface, atteignant une durée de vie quatre fois plus longue que les produits du fournisseur précédent.
